  • Integrated special water supply function
  • Improved space vector voltage control
  • Allows for 2 groups PID parameters
  • Built-in DBU for 1.5~22kW
  • ECO mode for energy saving
  • Optional LCD operation panel

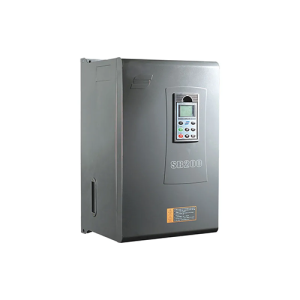

Berikut adalah spesifikasi teknis lengkap SB200 Series AC Drive yang umum digunakan untuk aplikasi fan & pump (beban torsi variabel):

⚡ 1. Spesifikasi Input / Output

  • Input voltage: 3 phase 380–440V (±15%) Slanvert

  • Frekuensi input: 50 / 60 Hz (range 47–63 Hz) Slanvert

  • Output voltage: 0 – tegangan input (3 phase) Slanvert

  • Output frequency: 0 – 650 Hz Slanvert

⚙️ 2. Kapasitas & Range Daya

  • Power range: 1.5 kW – 400 kW Scribd+1

  • Tersedia untuk:

    • Light duty (fan/pump)

    • Heavy duty (beban berat)

📊 3. Performance & Kontrol

  • Control mode: Space Vector PWM (SVPWM) Slanvert

  • Overload capacity:

    • 110% selama 60 detik (normal duty)

    • 150% selama 60 detik (heavy duty) Slanvert

  • Frequency resolution:

    • Digital: 0.01 Hz

    • Analog: <2% dari max frequency Slanvert

  • Accuracy: hingga 0.01 Hz (digital) Slanvert

  • PID Control:

    • 2 group PID (dual PID control) Slanvert

🔌 4. Input / Output (I/O)

  • Analog input (AI): 3 channel (0–10V / 4–20mA) Slanvert

  • Analog output (AO): 2 channel Slanvert

  • Digital input: 8 channel (NPN/PNP) Slanvert

  • Digital output: 2 + 5 relay output Slanvert

  • Pulse I/O: 1 channel Slanvert

🌐 5. Komunikasi

  • Built-in RS485

  • Support:

🔧 6. Fungsi Kontrol Khusus (Fan & Pump)

  • Water supply control (fire, sewage, clean water) Slanvert

  • Constant pressure control (PID)

  • Multi-pump control (auto switching) Senlan Inverter

  • Sleep / wake function

  • ECO mode (hemat energi) Slanvert

🛡️ 7. Proteksi & Safety

  • Overcurrent

  • Overvoltage / undervoltage

  • Overheat

  • Motor overload

  • Phase loss

  • Short circuit

  • Stall prevention Slanvert

🌡️ 8. Kondisi Lingkungan

  • Operating temperature: -10°C ~ 40°C Slanvert

  • Humidity: 20–90% RH (tanpa kondensasi) Slanvert

  • Altitude: ≤1000 m (derating di atasnya) Slanvert

🧱 9. Struktur & Desain

  • Protection class: IP20 Slanvert

  • Cooling: Forced air cooling (kipas) Slanvert

  • Optional: LCD panel

💡 10. Fitur Tambahan

  • Auto Voltage Regulation (AVR) Slanvert

  • DC braking (0–60 detik) Slanvert

  • Torque boost otomatis

  • Energy saving mode

  • Tracking start & anti-stall

✅ Kesimpulan

SB200 Series adalah VFD khusus fan & pump dengan keunggulan:

  • Kontrol tekanan stabil (PID)

  • Efisiensi energi tinggi (ECO mode)

  • Dukungan multi-pump system

  • Komunikasi industri (RS485)

Cocok untuk:

  • Sistem pompa air (booster, PDAM, gedung)

  • HVAC (fan/blower)

  • Water treatment & irigasi

Kalau kamu butuh, saya bisa bantu:

  • Pilih model SB200 sesuai kW motor

  • Setting parameter inverter (basic sampai PID)

  • Bandingkan dengan inverter lain (Delta, INVT, Schneider)
